ペルチェ冷却器の効率：限界、熱、バッテリーのトレードオフ

短い答え： ペルチェ冷却器は、適度な温度差で最も効率的です。余分な電流も熱を生み出すからです。

より冷たいプレートは良さそうに聞こえます。

それがすべてではありません。

より多くの電力は、最初はより強い冷却を生み出すかもしれません。しかし、より多くの熱も生み出します。バッテリーの消耗が速くなり、高温側の仕事も増えます。

良い設計は4つの要素のバランスを取ります：

• 冷却能力；

• 温度差；

• 排熱；そして

• 電力。

このガイドは、それらの工学的な用語を、購入時に役立つ質問に変えます。

ペルチェ冷却器の効率とはどういう意味ですか？

エンジニアはしばしば成績係数（COP）を使用します。

冷却の場合：

COP = 低温側から除去された熱 ÷ 入力電力

除去された熱は Qcと呼ばれます。入力電力は Pin.

と呼ばれます。モジュールが8ワットの電力を使用しながら4ワットの熱を除去する場合：

COP = 4 ÷ 8 = 0.5

これはプレートが「50％冷たい」という意味ではありません。

それは、その試験条件下で、システムが入力電力1ワットごとに0.5ワットの熱を移動させることを意味します。

Ferrotecは熱電冷却のCOPを Qc ÷ Pin としてモジュールモデルで定義しています。[1]

まず基本的な熱輸送の説明が必要な場合は、 ペルチェ冷却器の仕組み.

をお読みください。モジュール効率はシステム効率ではありません。

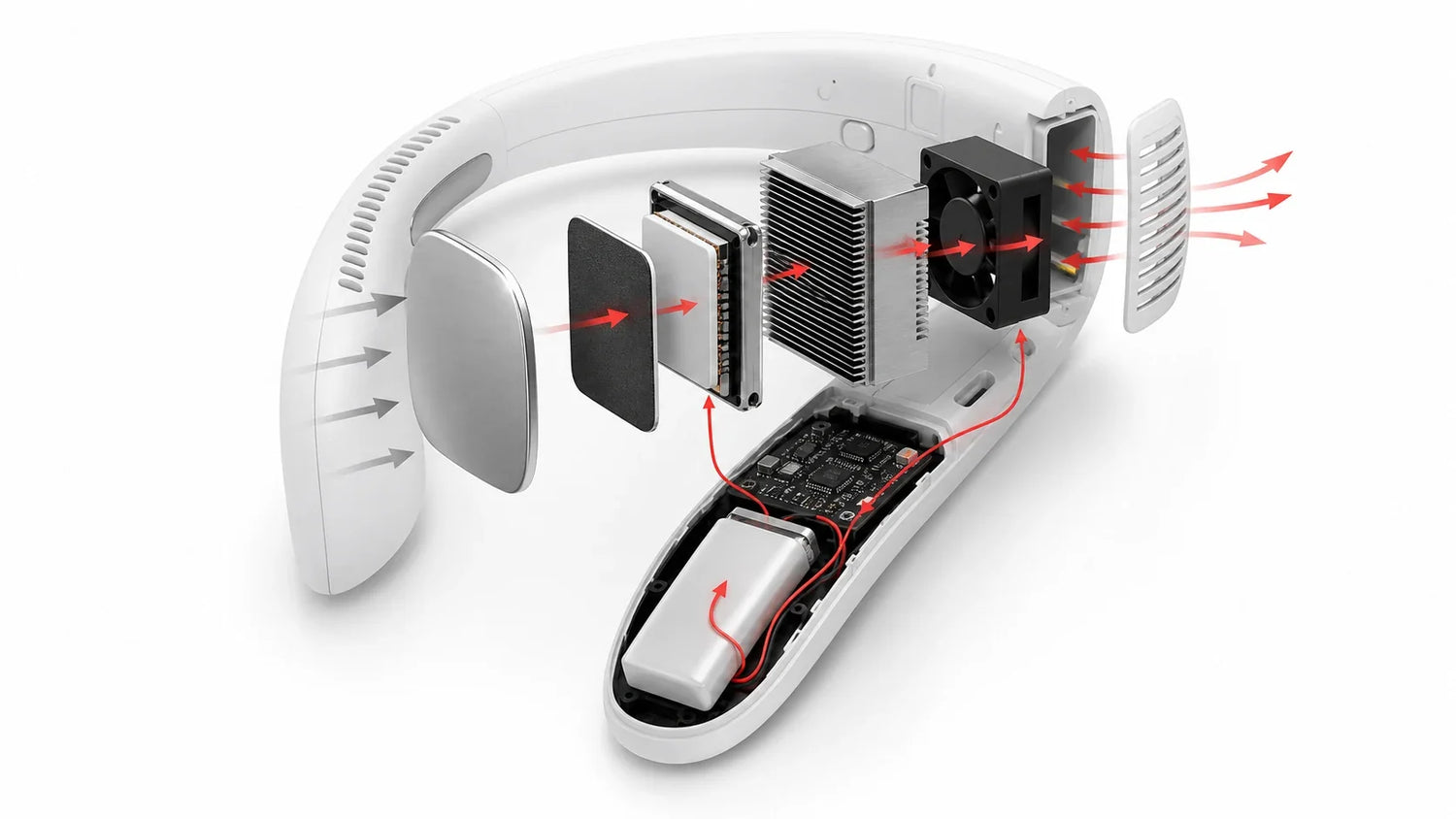

ペルチェモジュールは、ウェアラブル冷却器の一部に過ぎません。

完全なシステムには、以下も使用される場合があります：

• 高温側ファン；

• 空気を動かす快適ファン；

• 電圧変換器；

• センサー；

• 制御電子回路；および

• バッテリー保護回路。

モジュールCOPは、ペルチェ素子が移動させる熱と、それ自身の電気入力のみを比較します。

システムCOPには、サポートハードウェアが使用する電力も含めるべきです。

肌の快適さはまた別の問題です。

冷たい金属プレートは、小さな領域で効果を感じさせることができます。その感覚は、高いCOPを証明するものではありません。また、デバイスが全身や部屋を冷やすことを意味するものでもありません。

これらの3つの指標を区別してください：

指標	それが答えること
モジュールCOP	ある動作点でTECが熱を移動させる効率
システム効率	完全な製品が総電力に対して提供する冷却量
ユーザーの快適さ	接触面積、気流、フィット感、コントロールが使用中にどのように感じられるか

高温側は、低温側が吸収する熱よりも多くの熱を放出しなければなりません。

ペルチェ冷却器は熱を消滅させません。

それは熱を低温側から高温側に移動させます。

高温側は2つの入力を放出しなければなりません：

高温側熱（Qh）＝低温側熱（Qc）＋電気入力（Pin）

前述の例を使用します。

このモジュールは低温側から4ワットの熱を除去し、8ワットの電力を消費します。

高温側は放出しなければなりません：

4 W + 8 W = 12 W

これがヒートシンクが非常に重要な理由です。

Ferrotecは、ヒートシンクが汲み上げられた熱と電気入力によって生じるジュール熱の両方を放散しなければならないと述べています。[2]

高温側の熱が逃げられない場合、高温側の温度が上昇します。すると低温側はより厳しい温度差にわたって動作しなければなりません。

冷却性能は低下します。

温度差が大きいほどCOPが低下する理由

温度差は次のように表されます。 ΔT.

クーラーの場合：

ΔT = 高温側温度 − 低温側温度

より大きなΔTは印象的に聞こえますが、維持するのも難しくなります。

ペルチェ素子内部では3つの効果が作用します：

1. ペルチェ効果は熱を高温側に汲み上げます。

2. 電気抵抗がジュール熱を発生させます。

3. 熱は高温側から低温側へ逆流します。

ΔTが大きくなるにつれて、熱の逆流も大きくなります。モジュールの実際の冷却負荷に使える正味の能力は減少します。

Ferrotecの設計ガイドは、熱汲み上げ能力がΔTがゼロに近いときに最大となり、目的の温度差が大きくなるにつれて低下することを指摘しています。[3]

これは仕様に関する重要な警告を生み出します。

最大ΔTは通常、無負荷時の限界値です。

これは低温側にほとんど有用な熱が入らないときに測定されます。FerrotecはΔTmaxを実質的に低温側熱負荷がゼロの状態で定義しています。[4]

人間の皮膚は無負荷状態ではありません。

皮膚は常にプレートに熱を供給します。暖かい空気、接触不良、ハウジングを通して漏れる熱がさらに負荷を追加します。

したがって、無負荷時のモジュール数値は、首に装着したときの現実的な温度の約束ではありません。

電流を増やしても最終的に効果がなくなる理由

ペルチェ冷却は電流に比例して直線的に上昇するわけではありません。

有用なペルチェ汲み上げ項はおおよそ電流に比例して増加します。

抵抗加熱は次のように増加します。 電流の二乗.

電流を2倍にすると、抵抗が同程度であれば抵抗加熱項は約4倍に増加する可能性があります。

低電流では、電力を追加することで有用な冷却が増加する可能性があります。

高電流では、ジュール加熱が追いつきます。高温側の冷却が難しくなります。COPは低下し、バッテリー消費は急速に増加します。

単段TECの制御実験では、より大きな電流が特定の条件下で温度差を増加させることができる場合でも、電流が増加するにつれてCOPが低下することが判明しています。[5]

このため、1つのペルチェ素子には異なる動作点があります：

• 最大効率；

• 最大冷却能力；および

• 最大温度差。

これらは同じ点ではありません。

ウェアラブル製品では、最大モードが強い初期感覚を提供するかもしれません。中程度のモードは、1ワットあたりの持続的な快適性をより良く提供するかもしれません。

熱抵抗が高温側の温度を決定する

ヒートシンクの性能はしばしば熱抵抗で表されます。

一般的な単位は摂氏度毎ワットで、次のように書かれます： °C/W.

この簡略化した関係式を使用します：

高温側の周囲温度からの上昇 = ヒートシンクの熱抵抗 × 高温側の熱量

高温側が12ワットを放出しなければならないと仮定します。

2°C/Wの熱経路では、推定上昇は次のようになります：

12 W × 2°C/W = 24°C

0.8°C/Wの熱経路では：

12 W × 0.8°C/W = 9.6°C

これらは仮想的な例です。実際の製品には接触抵抗、変化する空気の流れ、暖かい排気の再循環もあります。

教訓は簡単です。

熱抵抗が低いと、高温側を周囲温度に近づけます。これにより、低温側がより多くの作業スペースを得られます。

Ferrotecのヒートシンクガイドも、温度上昇を熱流で割るという同じ定義を使用しています。[2]

ウェアラブルヒートシンクが難しい理由

実験用ヒートシンクは大きくて重いことがあります。

首に装着する製品はそうはいきません。

設計者は次のバランスを取る必要があります：

設計の選択肢	潜在的な利点	考えられるコスト
より大きなヒートシンク	高温側の温度を下げる	サイズと重量が増える
排気ファンを高速化	放熱性の向上	騒音とバッテリー消費が増える
大型バッテリー	稼働時間の延長	重量増
大型冷却プレート	接触面積の拡大	熱負荷と装着制約の増加
高電流	初期冷却の強化	COP低下、発熱増、稼働時間短縮
低消費電力制御	効率向上	冷感を抑えた穏やかな冷却

ウェアラブルTECの研究は、高温側の放熱が持続的な冷却を制限するため、ヒートシンク、熱拡散、皮膚とのインターフェースに引き続き焦点を当てています。[6][7]

これがウェアラブルの中心的なトレードオフです：

冷却、稼働時間、重量、騒音のすべてを同時に最大化することはできません。

実際の使用で高温側の気流がどう変わるか

ヒートシンクには冷たい吸気と明確な排気経路が必要です。

長い髪、ハイカラー、バックパックのストラップがその経路を塞ぐ可能性があります。

温かい排気が吸気口に戻ることもあります。エンジニアはこれを再循環と呼びます。

製品はまだ動作するかもしれません。プレートは短時間は冷たく感じるかもしれません。

しかし、高温側はより速く温まります。持続的な冷却は弱まります。

製品を比較するときは、通気口の数だけに注目しないでください。

尋ねてください：

• 空気はどこから入りますか？

• 熱気はどこから出ますか？

• 衣類はどちらの経路も覆えますか？

• 排気は肌に吹き戻しますか？

• 高温側が過熱したとき、デバイスは出力を低下させますか？

ペルチェ効率によるバッテリー寿命の変化

COPが低いと、同じ有用な除熱に対してより多くの電気エネルギーが必要です。

そのエネルギーはバッテリーから来ます。

強いモードがシステム出力を2倍にすると、他の条件が同じであれば、動作時間は約半分に近づく可能性があります。実際のコントローラー、変換損失、バッテリー保護により、正確な関係はそれほどきれいではありません。

バッテリー容量だけを比較しないでください。

ワット時、モード別の出力、実測の動作時間を比較してください。当社の ネックファンのバッテリー寿命ガイド には、簡単な動作時間推定ツールが含まれています。

また、公開されている動作時間が次のいずれを使用しているか確認してください：

• ファンのみのモード；

• アクティブ冷却；

• 最低設定；または

• 混合自動モード。

単一の「最大」数値は、大きな違いを隠すことができます。

ペルチェ冷却の主張の読み方

温度の主張にはテスト条件が必要です。

数値を信じる前に、6つの質問をしてください。

1. 測定された温度は何ですか？

それはむき出しの冷却プレート、肌の表面、排気、または周囲の空気でしたか？

これらは互換性がありません。

2. 参照温度は何でしたか？

「20度低温」は、周囲の空気より低い、高温側より低い、またはプレートの開始温度より低い可能性があります。

参照を指定する必要があります。

3. 実際の熱負荷はありましたか？

負荷のないプレートは、暖かい肌に触れるプレートよりも低い温度に達することができます。

負荷があるか、身体装着時のデータを探してください。

4. テストはどのくらいの時間実行されましたか？

起動時の最低温度はほんの短時間しか続かない場合があります。

熱安定化後の持続温度の方がより有用です。

5. 周囲の環境条件はどうでしたか？

気温、湿度、気流を記録します。

高温側の性能は環境によって変化します。

6. 電力とモードは何を使用しましたか？

ワット数、モード、バッテリーへの影響なしの温度結果は不完全です。

気流、接触冷却、蒸発のより広範な比較については、以下を参照してください。 エアコンのように冷風を送るファン.

実用的なペルチェ効率テスト

より有用な証拠を生み出すために完全な実験室は必要ありません。

管理された方法は必要です。

これらの値を測定します

• 周囲温度と湿度;

• 高温側温度;

• プレート温度;

• 電圧と電流;

• システム全体の消費電力;

• バッテリー駆動時間;

• ファンモード; および

• 適用された低温側の熱負荷。

3つの比較を実行します

まず、強力な高温側気流と制限された気流で1つの電流レベルをテストします。

次に、同じヒートシンク条件で低、中、高出力をテストします。

3番目に、複数の低温側負荷で繰り返します。

温度が安定するまで待ちます。各条件を繰り返します。

プロット:

• 冷却能力対電流;

• COP対電流;

• 低温側温度対時間; および

• 高温側の温度対時間。

モジュール電力とシステム全体の電力をラベル付けせずに組み合わせないでください。

よくある質問

ペルティエ冷却器はエネルギー効率が良いですか？

コンパクトで局所的、かつ精密に制御された冷却には有用ですが、COPは電流、温度差、熱負荷、ヒートシンク性能に強く依存します。

なぜ電力を追加しても効かなくなるのですか？

有用なペルティエ効果による熱輸送は電流とともに増加しますが、抵抗加熱はおおよそ電流の二乗で増加し、高温側の負担を増やします。

現実的なペルティエの温度降下はどのくらいですか？

普遍的な数値はありません。製品全体の負荷時定常状態データを、指定された周囲条件下で使用してください。

起動後に冷却プレートが温かくなるのはなぜですか？

高温側が暖まっている、負荷が増加している、またはコントローラーが電力を減らしている可能性があります。皮膚の順応により、プレートが冷たく感じにくくなることもあります。

大きなペルティエ素子は常により良く冷却しますか？

いいえ。十分な電力、プレート接触、高温側の放熱も必要です。

ペルティエ冷却器はコンプレッサーよりも効率的ですか？

規模と用途によります。ペルティエシステムはコンパクトで固体の局所制御に適しています。コンプレッサーは通常、より大きな冷却負荷をより効率的に処理します。今後の熱電対圧縮機ガイドでその違いを説明します。

結論

ペルティエの効率はシステムの問題です。

プレート温度だけで判断しないでください。

COP、電力、高温側温度、テスト負荷、定常状態の性能を一緒に確認してください。

よく設計されたウェアラブルは、どんな犠牲を払ってでも可能な限り低いプレート温度を追い求めません。持続的な快適性、放熱、騒音、重量、バッテリー寿命のバランスを取ります。

次のステップ： ペルティエの動作点を、デバイスのモード別の稼働時間と高温側温度データと比較してください。

出典

1. Ferrotec — 熱電モジュールの数学的モデリング

2. Ferrotec — ヒートシンクの考慮事項

3. Ferrotec — 熱システム設計

4. Ferrotec — 熱用語の用語集

5. International Journal of Heat and Mass Transfer — 一段式熱電冷却器の実験的調査

6. Chemical Engineering Journal — ウェアラブル熱電冷却用フレキシブルヒートシンク

7. Science — 個別温度調節のためのウェアラブル熱電デバイス
