簡単な答え： ペルチェ冷却器は、直流電力を使用して肌に触れるプレートから高温側のヒートシンクへ熱を移動させ、部屋全体を冷やすのではなく、局所的な接触冷却を実現します。
ウェアラブルエアコンの冷たいプレートは、従来のネックファンの気流とは驚くほど異なる感触になることがあります。その感覚は通常、熱電冷却器（TECクーラー、ペルチェモジュール、ペルチェセルクーラーとも呼ばれる）によって生み出されます。コンプレッサーや循環する冷媒はありません。その代わりに、電流を使ってコンパクトな固体モジュールを通して熱を送り出します。
モジュールはシステムの一部に過ぎません。冷たい側で吸収された熱のワット数はすべて、デバイスを通過して高温側から出て行かなければなりません。モジュールが使用する電力もまた、放出しなければならない熱になります。したがって、ウェアラブル製品には、冷たいプレート、熱界面、高温側の熱拡散プレートまたはヒートシンク、気流、温度センサー、制御電子機器、および選択したモードをサポートできるバッテリーが必要です。
この完全な熱経路を理解することで、温度に関する主張を解釈し、製品を比較し、接触、周囲の状況、ファンの設計が結果を変える理由を認識しやすくなります。
ペルチェ冷却器とは何か？
ペルチェ冷却器は、小型の固体状態ヒートポンプです。直流がモジュールを通過すると、一方の面が熱を吸収し、反対の面が熱を放出します。電流を逆にすると熱の流れる方向が逆転するため、同じ熱電モジュールを適切に制御されたシステムで冷却にも加熱にも使用できるのです。[1][2]
一般的なモジュールには、セラミックプレートの間に多数のp型およびn型半導体素子のペアが含まれています。素子は通常、電気的に直列、熱的に並列に配置されています。電流は半導体のカップルを通過し、熱は低温側から高温側へ輸送されます。[2][6]
同じ基本コンポーネントに対していくつかの名前が使われることがあります：
-
ペルチェ冷却器 物理的な効果を強調しています；
-
熱電冷却器 または TECクーラー 工学文書で一般的です；
-
ペルチェセルクーラー モジュールまたはセルを指します；
-
冷却用ペルチェモジュール 製品や部品の検索で一般的で、さらに
-
熱電冷却モジュール は説明的な技術用語です。
これらの名前は完成品の性能を示すものではありません。裸のモジュールは実験室のベンチで温度差を作り出すことができますが、ウェアラブルエアコンは、皮膚から熱が入り、周囲の暖かい空気がデバイスを取り囲み、小さなバッテリーがTECとそのファンの両方に電力を供給する状況で動作しなければなりません。
熱電デバイス、ファンのみの製品、冷却ベスト、その他の形式のより広範な比較については、 ウェアラブルエアコン カテゴリのガイドから始めてください。
ペルチェ効果はどのようにして冷たい側を作り出すのか？
役立つ説明には、モジュールがあたかも「冷たさを作り出す」かのように扱う必要はありません。それは熱エネルギーを移動させるのです。
直流電流がp型およびn型半導体カップルを流れると、電荷キャリアがモジュール全体に熱を輸送します。一組の接合部では、モジュールは熱を吸収します。反対側の接合部では、熱を放出します。電流の方向を変えると、高温面と低温面が切り替わります。[1][2]
同時に3つの効果が作用します：
-
ペルチェ熱ポンピングは、熱を望ましい方向に移動させます。 これは、製品がコンタクトプレートを冷却するために使用する効果です。
-
電気抵抗はジュール熱を発生させます。 より多くの電流は熱ポンピングを増加させることができますが、モジュール内部の抵抗加熱も増加させます。
-
熱は高温側から低温側へ逆流します。 温度差が大きくなるにつれて、この不要な逆流はより重要になります。
これは一般的な性能曲線を説明しています。電流を増やすと、有用な動作領域まで冷却を改善できますが、電流が多いほど自動的に良くなるわけではありません。より高い電流は電気熱も追加し、高温側のヒートシンクへの負担を増加させます。最適な制御ポイントは、熱負荷、高温側温度、目標の低温側温度、利用可能な電力によって異なります。[3][4]
ペルチェ冷却は能動的な熱伝達です
ファンのみのネックデバイスは、周囲の空気を移動させます。汗の蒸発をサポートし、肌の近くの暖かい空気を置き換えることで快適性を向上させる可能性がありますが、空気の流れを冷凍するわけではありません。ペルチェ空調は、コンタクトプレートに能動的な熱伝達を追加し、その表面が空気の流れだけで達成される温度よりも低い温度で動作できるようにします。
結果は局所的です。冷たいプレートが首の後ろまたは側面に触れる場合、そのプレートの下およびすぐ周囲の肌に主に影響します。冷却された領域が小さくても、その感覚は明確です。これは室温を下げることとは異なり、中核体温の変化の証拠となるわけではありません。

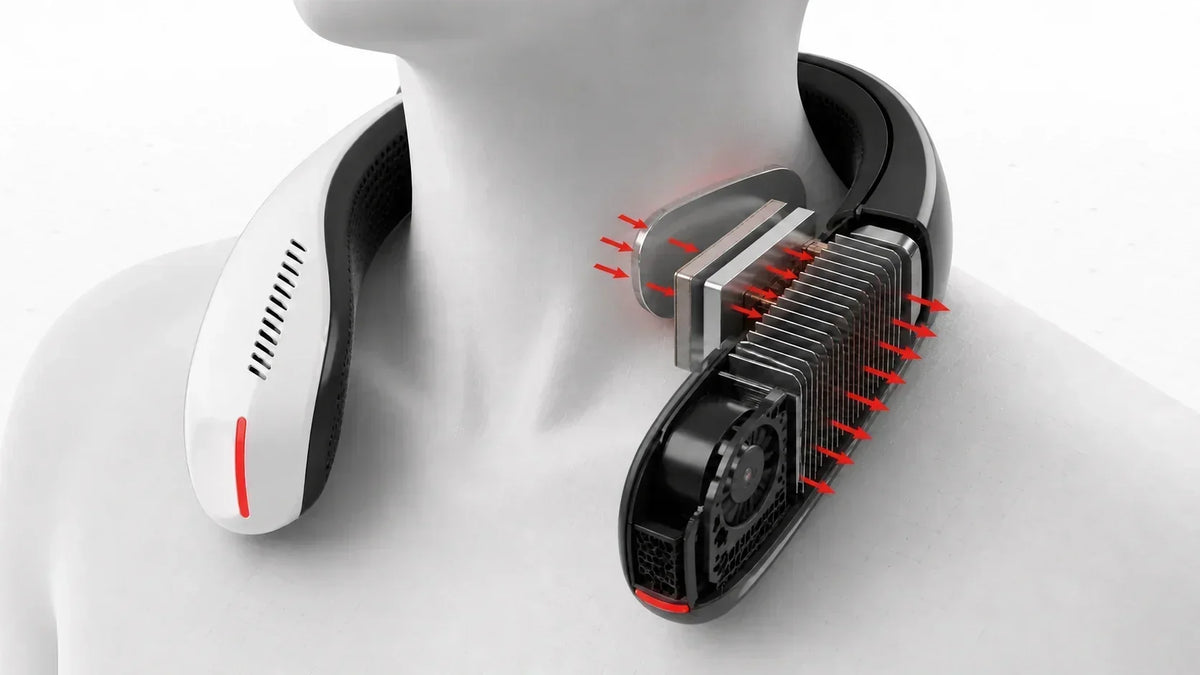

冷側、熱側、ヒートシンク：完全な熱経路
最もシンプルで有用な図は次のとおりです。
Skin → contact plate → thermal interface → TEC cold side → TEC hot side → heat spreader → heat sink → moving air
各ステップが最終結果を制限する可能性があります。
1. コンタクトプレートは肌から熱を収集します
見えるプレートは通常、モジュールの冷側に接続された熱伝導性の表面です。TEC自体よりも広い領域に冷却を広げ、モジュールを直接の機械的接触から保護します。
良好な接触が重要です。プレートが片方の端だけで接触している場合、意図した領域に均等に接しているプレートよりも熱抵抗が高くなります。首の形状、デバイスの開口部、ヒンジの形状、スプリング力、髪、襟、動きなどがすべて接触面積を変える可能性があります。より強い圧力は熱伝達を改善する可能性がありますが、強すぎる圧力は不快感を引き起こします。したがって、ウェアラブルデザインは熱接触と長期的なフィット感のバランスです。
2. TECは熱をモジュール全体に送ります
冷側が熱を吸収する速度は一般的に次のように表されます。 Qc達成可能な値は固定されていません。入力電流、高温側温度、低温側温度、モジュール全体の温度差によって変化します。[4]
宣伝される2つの仕様は誤用されやすいものです。
-
最大温度差（
ΔTmax) は一般的に、冷側に有用な熱負荷がほとんどまたはまったくない状態に関連付けられます。 -
最大熱ポンピング容量（
Qmax) はモジュール面間の温度差がほぼゼロの状態で指定されます。
これらの2つの最大値は同じ動作ポイントで発生しません。無負荷で低温のプレート温度に達する裸の冷却ペルチェモジュールは、ウェアラブル製品が温かい肌に押し付けられた状態で同じ温度を維持することを証明するものではありません。
3. 高温側は冷側が吸収したよりも多くの熱を受け取ります
システムは、冷側から送られた熱と電気入力電力の両方を排出する必要があります。
Qh = Qc + Pin
ここで Qh は高温側から出る熱、 Qc は冷側で吸収された熱、そして Pin はTECに供給される電力です。Ferrotecの熱電モデルもこの同じエネルギー収支を使用しています。[4]
例えば、システムがコールドプレートで2ワットを吸収し、モジュールが4ワットを消費した場合、ホット側は、ファン、パワーエレクトロニクス、その他の近くのコンポーネントからの熱を別途考慮する前に、約6ワットを放出する必要があります。これは説明のための例であり、RANVOOのいかなるモデルについての主張ではありません。
4. ヒートシンクは熱を環境に放出します
ヒートシンクは付属品ではありません。これは冷却システムの一部です。十分な速さで熱を放出できない場合、その温度は上昇します。これにより、TECが動作する必要のある温度差が大きくなり、有用な熱輸送が減少し、近くの製品表面が温かくなる可能性があります。[3]
コンパクトなウェアラブル製品は通常、強制対流を使用します。ファンまたはブロワーが、フィンやその他の高表面積構造に空気を移動させます。フィンの形状、表面積、気流速度、吸気クリアランス、排気方向はすべて重要です。ヘアや襟で吸気口を塞ぐと、気流の快適さだけでなく、熱電システムがコールドプレートから熱を移動させる能力にも影響を与える可能性があります。
温かい排気は、冷却プレートが偽物であることを意味しません。それは熱がシステムから出ている証拠です。エンジニアリング上の問題は、デバイスがホット側の熱を肌に面する冷たい経路から分離し、不快なホットスポットを引き起こさずに排出するかどうかです。
ペルチェクーラーがウェアラブルエアコン内部でどのように機能するか
首に巻く実用的な熱電エアコンは、バッテリーに直接配線されたモジュールではなく、調整されたシステムです。
| システムコンポーネント | 機能 | 問題が発生する可能性がある点 |
|---|---|---|
| 肌に面するプレート | 局所的な熱を集め、接触領域に冷却を広げます | 不完全な接触、過度の圧力、汗の蓄積、または不快なエッジ |
| 熱界面材料 | 固体表面間の微細な空気ギャップを減らします | カバレッジ不良、経年劣化、不均一な圧縮、または過度の厚さ |
| TECモジュール | コールド側からホット側へ熱を送ります | 誤った動作点、過剰な電流、熱ストレス、または湿気の侵入 |
| ホット側スプレッダーとヒートシンク | 放出される熱を移動・分散させます | 面積不足、平坦性不良、高い熱抵抗、または熱の再循環 |
| ファンまたはブロワー | ホット側の熱を周囲の空気に運びます | 吸気口の詰まり、弱い気流、不快な騒音、または首に向かって戻る排気 |
| 温度センサー | プレートまたはヒートシンクの状態を監視します | 応答が遅い、配置が悪い、または1つの温度のみに依存する制御 |
| コントローラー | 電流を調整し、モードを調整します | オーバーシュート、不安定な制御、または有用な冷却なしで電力を追加する高いモード |
| バッテリーとパワーエレクトロニクス | 電気エネルギーを供給・変換する | 電圧低下、変換損失、バッテリーの過熱、または最大モードの稼働時間が短い |
| ハウジングとフィットシステム | 熱部品を体に押し当てて保持し、熱い経路と冷たい経路を分離します | 不均一な負荷、首への圧力、換気不足、またはフレームを通じて伝導される熱 |
起動時、定常状態、および動作中
起動時、コールドプレートは急速に温度が下がる可能性があります。プレートとモジュールはまだ着用者からの熱をあまり吸収していないためです。デバイスが肌に触れると、熱負荷が増加します。ホットサイドのアセンブリも、熱入力と熱放出がバランスに向かうまで温まります。
これが、起動後数秒で撮影された単一の温度写真が不完全な証拠である理由です。より有用なテストでは、時間曲線、周囲条件、プレートが代表的な負荷下にあったかどうか、デバイスが数分後に安定していたかどうかを報告します。
動作によりシステムは再び変化します。歩行はヒートシンク周りの外部気流を増加させる可能性がありますが、髪、衣服、または体の位置が吸気を断続的に遮る場合があります。フィットのズレによりコールドプレートが肌から離れることもあります。フラットなベンチで強力に見える製品でも、機械設計が動く着用者との接触を維持できない場合、一貫性がないと感じることがあります。
冷却能力、電力、バッテリーのトレードオフ
熱電冷却は、コンパクトで固体状態であり、制御可能で、循環冷媒ループがないため魅力的です。主なウェアラブルの制約は、移動する熱、電気入力、およびホットサイドの熱放出の関係です。
熱ポンピングは電気入力と同じではありません
冷却能力はコールドサイドから除去される熱の速度であり、 Qc電気入力は Pinそれらの比率は冷却性能係数（COP）です：
COP = Qc / Pin
COPが0.5の場合、その動作点でモジュールが電気入力1ワットあたり0.5ワットのコールドサイド熱をポンプすることを意味します。COPは電流、温度差、ホットサイド条件によって変化します。すべてのペルチェモジュールや製品に共通する単一の数値ではありません。[4][5]
消費者にとって、これは単純なルールにつながります：バッテリー容量だけで冷却性能を予測することはできません。同じワット時定格の2つのデバイスでも、異なるモジュール、制御戦略、ファン電力、コールドプレート面積、最大モード制限を使用する場合があります。
最大モードが限界効率になる理由
TEC電流を上げると熱ポンピングを増加できますが、ジュール加熱と総ホットサイド負荷も増加します。ヒートシンクがすでに実用的な限界に近い場合、追加入力は主にホットサイドをより熱くするだけで、肌での同等の改善にはつながらない可能性があります。
したがって、適切に設計されたコントローラーは、段階的なモード、温度フィードバック、または電力制限を使用する場合があります。最強の短いバーストは、長い通勤に最も効率的または快適な設定であるとは限りません。同じモードでタイムスタンプ付きのプレート温度、電力、ランタイムを比較し、ある製品の最も冷たい宣伝数値と別の製品の低モードランタイムを比較しないでください。
周囲温度が重要な理由
ホットサイドのヒートシンクは最終的に周囲の空気に熱を放出します。空気が暑いと、ヒートシンクはより高いベースラインから始まり、製品表面が不快になるか制御が電力を減らす前に温度マージンが少なくなります。静止した空気、制限された吸気、熱の再循環はこれを悪化させる可能性があります。
湿度は快適さと水分管理に影響します。局所的な露点以下の冷たい表面は結露を生じる可能性があります。[7] ウェアラブルデバイスでは、汗が追加の水分源です。したがって、モジュール、シール、センサー、金属表面、およびクリーニング手順は、実際の接触使用（乾燥した実験室での操作のみでなく）を考慮して設計する必要があります。
ペルチェウェアラブルが部屋全体を冷やせない理由
ルームエアコンは冷凍システムを通じて室内空気から熱を除去し、屋外に放出します。首に装着するペルチェデバイスは、局所的な皮膚接触領域で少量の熱を吸収し、その熱（および電気入力）を同じ周囲の部屋に放出します。
部屋の観点から見ると、ウェアラブルは屋内で動作している間、正味の熱源です：
Heat released to room = local heat moved from skin + electrical energy consumed
着用者は、敏感な接触領域から熱が移動され、デバイスが首や顔の周りに空気を送るため、涼しく感じるかもしれません。部屋は涼しくなりません。これが個人の温熱快適性と空間空調の違いです。
同じ境界は身体冷却にも当てはまります。局所的な皮膚冷却は、全身の熱除去や熱中症予防を証明することなく意味を持つことがあります。査読付きのウェアラブル熱電研究では、制御された設計の下で局所的な皮膚表面冷却が実証されており、同時に皮膚と周囲の空気の熱抵抗、および高温側の放熱が中心的な課題として特定されています。[6][8]
意図した使用に一致する条件下で特定の広範な結果が測定されない限り、ウェアラブルペルチェ冷却器は個人用快適デバイスとして扱ってください。水分補給、日陰、順応、作業休憩管理、または医療および職業上の熱安全性ガイダンスの代わりにはなりません。
ペルチェ冷却の主張を評価する方法
最も強力な証拠は、プレート温度を周囲条件、接触荷重、電力、および時間に関連付けます。
これらの測定値を探してください
-
周囲温度と相対湿度： テスト条件なしの温度結果は比較が難しいです。
-
コールドプレートの温度経時変化： 起動から安定動作までの曲線を、最低の読み取り値よりも優先してください。
-
高温側または排気温度： これは、放熱システムが追いついているかどうかを示します。
-
代表的な接触荷重： 無負荷のプレートと、皮膚シミュレーターまたは着用者から熱を吸収するプレートは異なるテストです。
-
動作モード別の電力： 電圧、電流、およびシステム全体のワット数を記録します。ファンと電子機器が同じバッテリーを使用する場合は、TEC入力のみではありません。
-
モード別の稼働時間： 最大冷却、バランスモード、ファンのみの動作を個別に報告する必要があります。
-
接触面積とフィット感： プレートの寸法、プレートが触れる場所、および動きの中で接触が安定しているかどうかを記載します。
-
騒音と表面の快適性： ファンの騒音、重量、または高温の表面がデバイスを実用的でなくする場合、熱性能は役に立ちません。
これらの主張には注意してください
-
「瞬間に20度低下」 華氏または摂氏、開始温度、テスト面、経過時間、周囲条件を定義せずに。
-
裸のモジュール
ΔTmax人間の皮膚での期待される低下として提示されたもの。 -
最も冷たいプレート温度 低電力モードで測定された稼働時間と組み合わせて。
-
「半導体冷凍」 部屋全体のエアコンを暗示するために使用されます。そして
-
サーモカメラ画像 一貫した放射率、反射温度設定、距離、表面処理がない場合。
赤外線カメラは熱分布の表示に役立ちますが、光沢のある金属板では誤解を招く読み取り値が出ることがあります。テスト表面に正しく取り付けられた接触センサーを使用して、重要な温度値を検証する必要があります。
ウェアラブルペルチェ冷却の再現可能なテスト計画
以下のプロトコルは、記事の説明を監査可能な証拠に変換します。
公開前に必要な元の証拠： このコールアウトを、エンジニアリングレビュー後のRANVOOテスト結果に置き換えてください。以下の条件と機器が文書化されるまで、数値的な冷却、電力、または稼働時間の主張を公開しないでください。
テストセットアップ
-
部屋またはチャンバーを安定させ、周囲温度、相対湿度、風速を記録します。
-
デバイスを完全に充電し、バッテリー状態、ファームウェア、動作モードを文書化します。
-
準備完了時の質量とコールドプレート接触寸法を記録します。
-
定義されたサンプリング間隔で総入力電圧と電流を測定します。
-
各コールドプレートとホットサイドヒートスプレッダーに校正された接触センサーを取り付けます。
-
比較負荷テストには、再現可能な加熱皮膚シミュレーターまたは制御されたフィクスチャを使用します。そして
-
ファンの吸気と排気のクリアランスを文書化します。
テストシーケンス
-
デバイスをオフにしてベースライン温度を記録します。
-
無負荷起動テストを実行し、皮膚の熱が入らずにプレートがどれだけ速く変化するかを示します。
-
制御された熱負荷の下で繰り返し、コールドプレート、ホットサイド、周囲温度、電気入力を同じタイムラインで報告します。
-
各販売モードを、温度が安定するかモードが自動的に変わるまで個別にテストします。
-
現実的な部分的な障害を1つ加えて主要なテストを繰り返し、空気の流れが妨げられたときの影響を示しますが、製品の動作限界を超える前に停止します。
-
承認された被験者または製品快適性プロトコルを使用してフィットテストを実施し、接触安定性、圧力、騒音、知覚される快適性を、計測された熱性能とは別に報告します。
-
試行を繰り返し、最良の結果だけではなく変動も報告します。
よくある質問
ペルチェクーラーは周囲温度より低くできますか？
はい。適切に電力供給され、ホットサイドの熱除去が十分なTECは、その冷たい面を周囲よりも冷たくできます。負荷下での有効温度は、モジュール、電流、接触熱、ホットサイド温度、アセンブリ全体の熱抵抗に依存します。[1][3][4]
なぜホットサイドにファンが必要なのですか？
ホットサイドは、コールドプレートから汲み上げられた熱とTECの電気入力を捨てなければなりません。ほとんどのコンパクトな空冷アプリケーションでは、強制空気流がヒートシンクの熱抵抗を下げ、ホットサイド温度が上昇して冷却性能が低下するのを防ぐのに役立ちます。[3]
電流を逆にすると冷却と加熱を切り替えられますか？
はい。DC極性を逆にすると熱輸送の方向が逆になります。完成したウェアラブル製品がこれを実行できるのは、ハードウェア、センサー、ファームウェア、安全リミットが双方向動作用に設計されている場合のみです。ユーザー自身が製品の配線を逆にしてはいけません。[1][2]
ペルチェクーラーはコンプレッサーと同じですか？
いいえ。ペルチェクーラーは固体状態の熱電ヒートポンプで、冷媒回路やコンプレッサーはありません。コンパクトで制御が容易ですが、その熱移送効率とヒートシンク要件は蒸気圧縮式冷却とは異なります。[1][2]
ペルチェモジュールが大きいほど、常に冷却性能が良いのですか？
いいえ。モジュールのサイズは変数の1つにすぎません。デバイスは必要な電流を供給し、熱を均等に拡散し、冷たい側の接触を維持し、より大きなホットサイドの熱負荷を放出する必要があります。適合性が悪い大きなモジュールは、コンパクトなヒートシンクとバッテリーを圧倒する可能性があります。
数分後にプレートが冷たさを感じにくくなるのはなぜですか？
起動時にプレートには最初は熱負荷がほとんどない場合があります。接触後、皮膚から熱が入り、ホットサイドのアセンブリが温まります。コントロールが温度、快適さ、またはバッテリーの需要を管理するために電力を減らすこともあります。通常の安定化と不十分な熱放出を区別するには、時間曲線が必要です。
湿気は熱電クーラーに損傷を与える可能性がありますか？
冷たい表面が露点を下回ると湿気が設計上の懸念となることがあり、ウェアラブル製品は汗にも遭遇します。モジュールのシーリング、排水、耐腐食性、および清掃手順は、完成したシステムの一部としてレビューする必要があります。[7]
結論
ペルチェクーラーは無から冷たさを作り出すわけではありません。電気を使用して、皮膚に接するプレートからホットサイドのヒートシンクへ熱を移動させます。モジュールはコンパクトで応答性が高いですが、接触、空気の流れ、熱インターフェース、センサー、制御、バッテリー容量が連携して初めてウェアラブル製品は成功します。
ウェアラブルエアコンを比較する際、宣伝されている最低のプレート温度だけに注目しないでください。デバイスが何を、どのような負荷で、どのくらいの時間、どのような周囲温度と電力レベルで冷却したか、そしてホットサイドがどのように熱を放出したかを尋ねてください。これらの答えは、モジュールの最大値や短い無負荷デモよりも実際の性能について多くのことを明らかにします。
出典
[1] Ferrotec、「熱電冷却の紹介」、熱電技術リファレンスガイド; 2026年8月11日アクセス。
[2] Analog Devices、「電気通信システムにおけるTECコントローラのアプリケーション」、TECの構造と可逆熱流を含む; 2026年8月11日アクセス。
[3] Ferrotec、「ヒートシンクの考慮事項」、熱電技術リファレンスガイド; 2026年8月11日アクセス。
[4] Ferrotec、「モジュールの数学的モデリング」、以下を含む Qc, Qh、電気入力とCOPの関係; 2026年8月11日アクセス。
[5] Ferrotec、「モジュールの選択」、熱移送とCOPが電流と温度差に依存することを含む; 2026年8月11日アクセス。
[6] Kishoreら（2019）、「材料が少ない超高性能ウェアラブル熱電クーラー」、 Nature Communications.
[7] Ferrotec、「熱電モジュールの設置」、露点以下の結露と湿気シーリングを含む; 2026年8月11日アクセス。
